近年来，我国高压电源行业市场销售金额迅猛发展，高压电源的生产质量也随之提升，保护电路作为高压电源的重要组成部，也因此拥有了广阔的发展前景。保护电路能够有效的保护内部电路，保护高压电源及用电设备，延长高压电源及用电设备的使用寿命，更重要的是为操作人员提供了更加安全的保障，因此，设计一套保护电路必要且重要。

　　高压电源整体电路结构

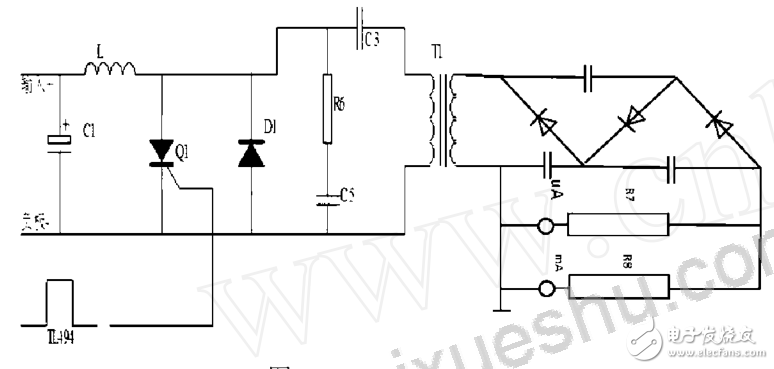

　　一个完整的高压电源如图所示，主要包括辅助电源、逆变单元、脉冲振荡控制单元、倍压整流单元、高压测量单元以及保护单元六大部分。高压电源的输出电压一般都在以上，在倍压整流单元与高压测量单元之间通过一套系统完善的保护电路加以保护，可以延长高压电源及各部分零件的使用寿命，防止高压电源及供电的产品被烧坏，并且可以提高对实验操作人员人身安全的保障，由此可见，保护电路是相当重要的。

　　基于LM358的脉冲振荡模块过压保护电路设计方案

　　保护电路要实现的目的

　　采样电路经采样电阻采压把采样电压送人LM358的同相输人端，LM358的反相输人端接TL494的14脚（内置5V基准电压），若采样电压低于5V电压，LM358不工作，若采样电压高于5V电压，LM358输出高电平，LM358的输出端接TL494的4脚，一旦LM358输出高电平，TL494的4脚的电压就会高于3.5V，此时，TL494的4脚会控制TL494，使其停止向外输出脉冲，继而整个高压电源电路就会处于截止状态，停止工作。

　　采样电路的设计

　　在高压采样环节，为保证安全，采用一个电压模拟电路进行采样，同时保证这个模拟电路的电流与高压输出的电流相等。假设在高压输出端输出25000V时输出电流25μA，因此可以设计一个模拟电路使其输出的电流也为25μA，来代替输出的25000V电压。

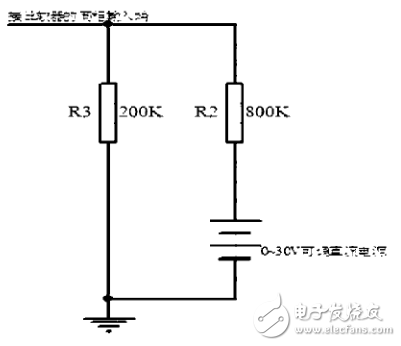

　　下图为采样电路的设计图，当模拟高压25000V（电流25μA）时，此时采样电路的电流I=25V/1000K=25μA，正好等于高压输出端的电流，采样电阻R3电压为5V。

　　基于LM358的脉冲振荡模块过压保护电路

　　脉冲振荡模块过压保护电路结构

　　脉冲振荡模块保护电路主要由采样电路、LM358、TL494三部分组成，通过采样电压的大小来控制TL494脉冲的输出情况。

　　脉冲振荡模块过压保护电路原理

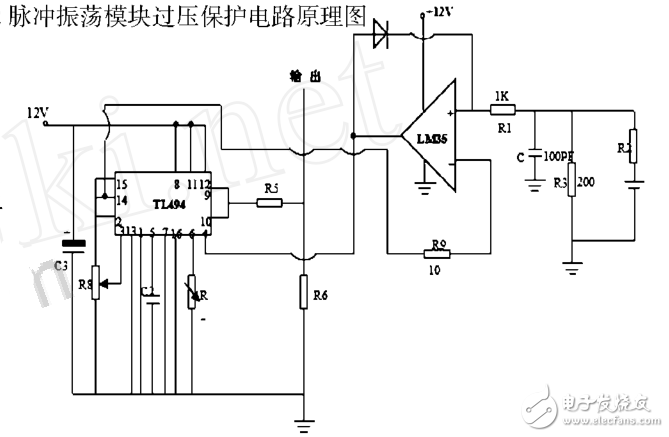

　　上图为脉冲振荡模块过压保护电路原理图，该电路是模拟的在具体实验中输出25000V的过压保护电路，当可调电压为30V时，采样电压6V为，大于参考电压5V，LM358的输出端就会输出个高电平控制TL494的4脚，使TL494停止工作。

　　总结

　　当直流电源的输出电压大于25V时，此时采样电压大于5V;在LM358的输出端输出一个高电平继而控制TL494的4脚，使TL494停止向外输出脉冲，此时发光二极管发光。
